PLC Siemens Simatic S7-1200, pokročilé bitové a logické funkcie

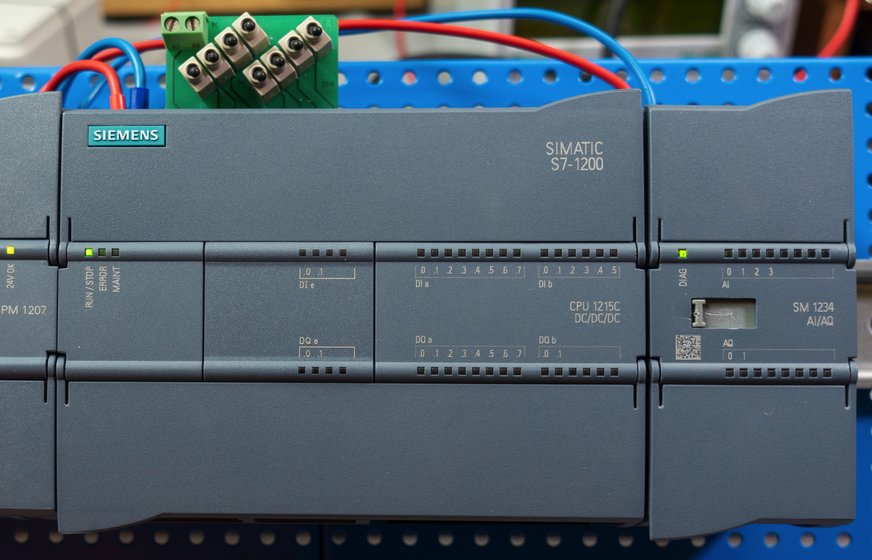

Námetom článku je realizácia bitových a logických operácií na PLC, realizácia samoprídržných kontaktov, klopných obvodov RS (Reset-Set), zachytávanie nábežnej a zostupnej hrany a taktiež ovládanie viacerých výstupov pomocou bitového poľa. Príklady sú ukázané na riadiacej jednotke Siemens Simatic S7-1200 a voľne nadväzuje na článok PLC – realizácia základných logických funkcií , kde sme ukázali realizáciu základných logických funkcií na PLC Siemens LOGO! Všetky príklady sú ukázané vo videu  Aby ste vedeli, čo znamená označenie vstupu napríklad % I0.0, alebo označenie výstupu % Q0.0 tak najskôr vysvetlíme priradenie bitov vo vnútornej pamäti digitálnym vstupom a výstupom. Bity sú adresované prefixom % za ktorým nasleduje typ portu. Písmeno I znamená digitálny vstup a písmen ... Zobrazit Galériu
