Test účinnosti PC zdroja SILENTIUMPC Supremo M2 550W

Prišiel mi na testovanie PC zdroj. Premýšľal som, čo by sa tak na ňom dalo testovať. Inšpirovala ma nálepka o certifikácii účinnosti 80 Plus Gold, čo znamená že by mal mať v závislosti od záťaže účinnosť 87 - 90 %. Vo videu je tiež ukázaný prípravok, ktorý umožňuje využiť PC zdroj aj na iné účely

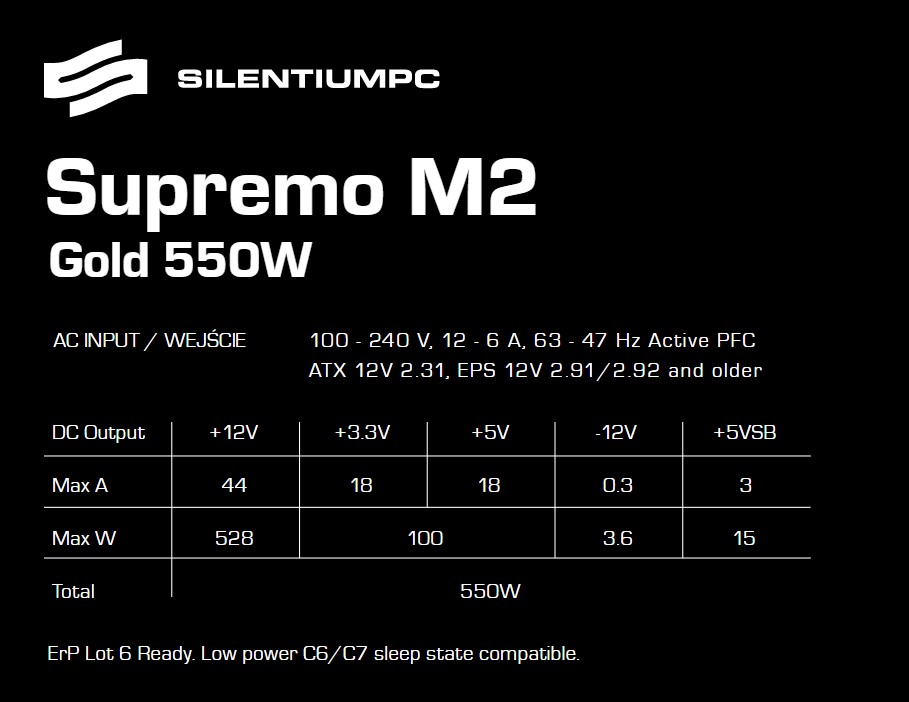

Testovaný zdroj je dimenzovaný na maximálny výkon 550 W. Štítok udáva maximálne prúdy a teda aj výkony, ktoré je možné odoberať pri jednotlivých napätiach.

Najväčší prúd – až 44 A je zdroj schopný dodať na výstupe s napätím 12 V. Po vynásobení zistíme, že z tejto vetvy môžeme odoberať maximálne 528 W, samozrejme za predpokladu, že ostatné vetvy budú nezaťažené. Každý z výstupov 5 V a 3,3 V dokáže dodať prúd 18 A. Z výstupu označeného +5VSB je možné odoberať 3 A. Skratka SB v označení znamená stand by a toto napätie zdroj dodáva aj v stave, keď sú ostatné napäťové vetvy vypnuté.

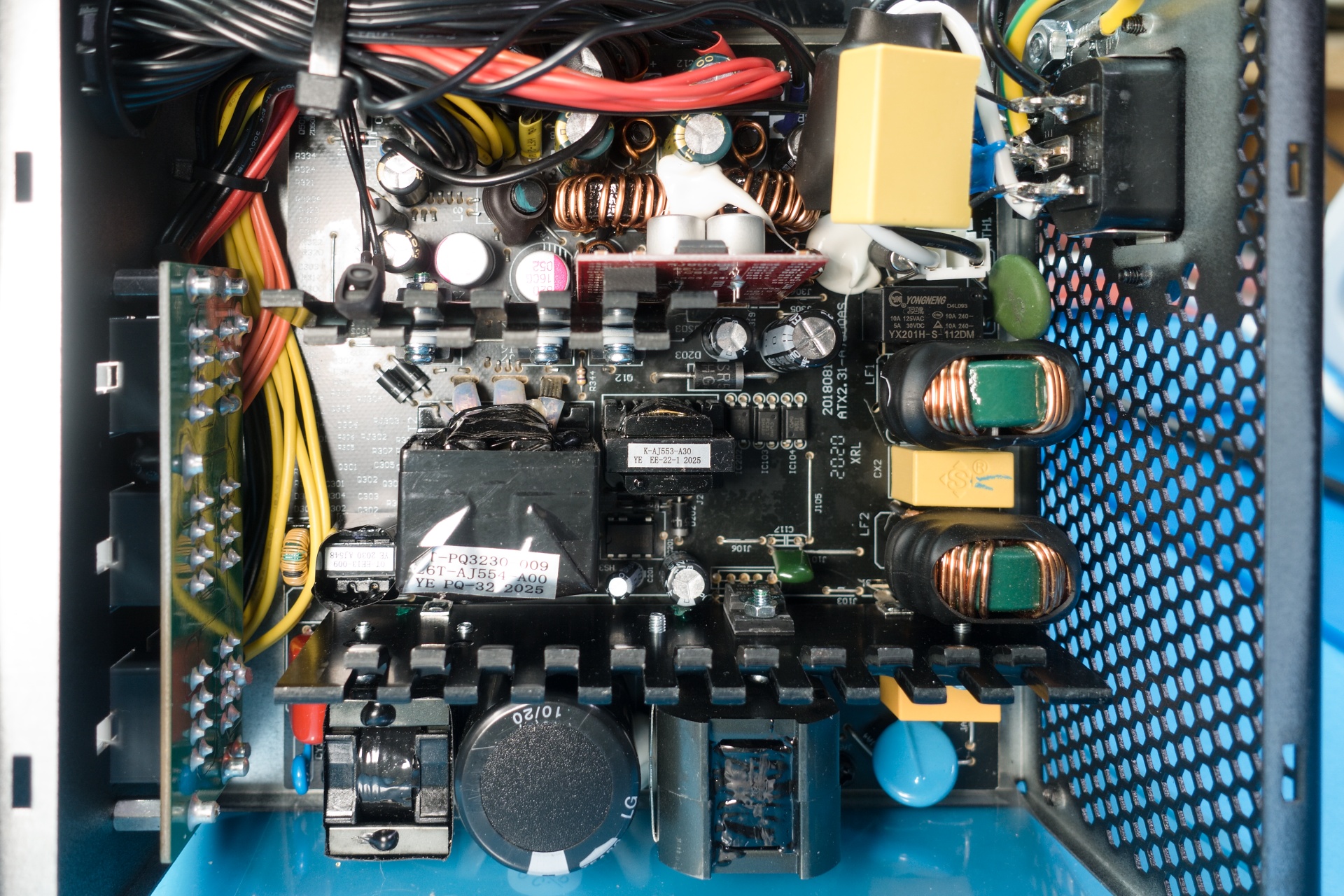

Pohľad dovnútra na dosku elektroniky

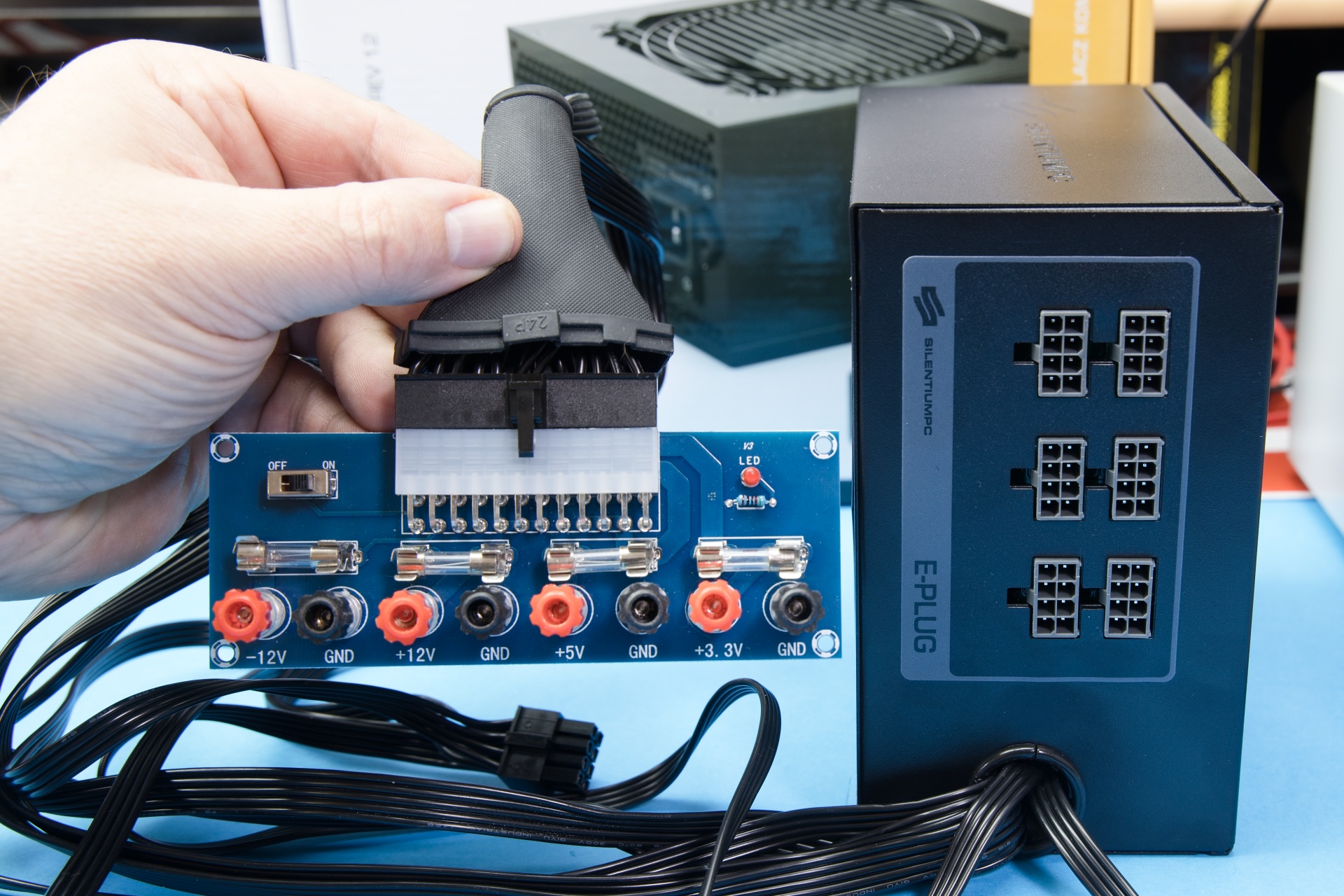

Prípravok na testovanie umožňuje použiť PC zdroj aj na iné účely

Účinnosť zdroja som testoval pri záťaži 40 a 80 W. Meral som príkon na vstupe a taktiež napätie a prúd vo vetve 12 V. keď som zdroj dvomi žiarovkami 12 V / 40 W, žiarovky odoberali spolu 75,2 W. K tomu je však potrebné pripočítať príkon ventilátora, ktorý je taktiež napájaný z 12 V vetvy.

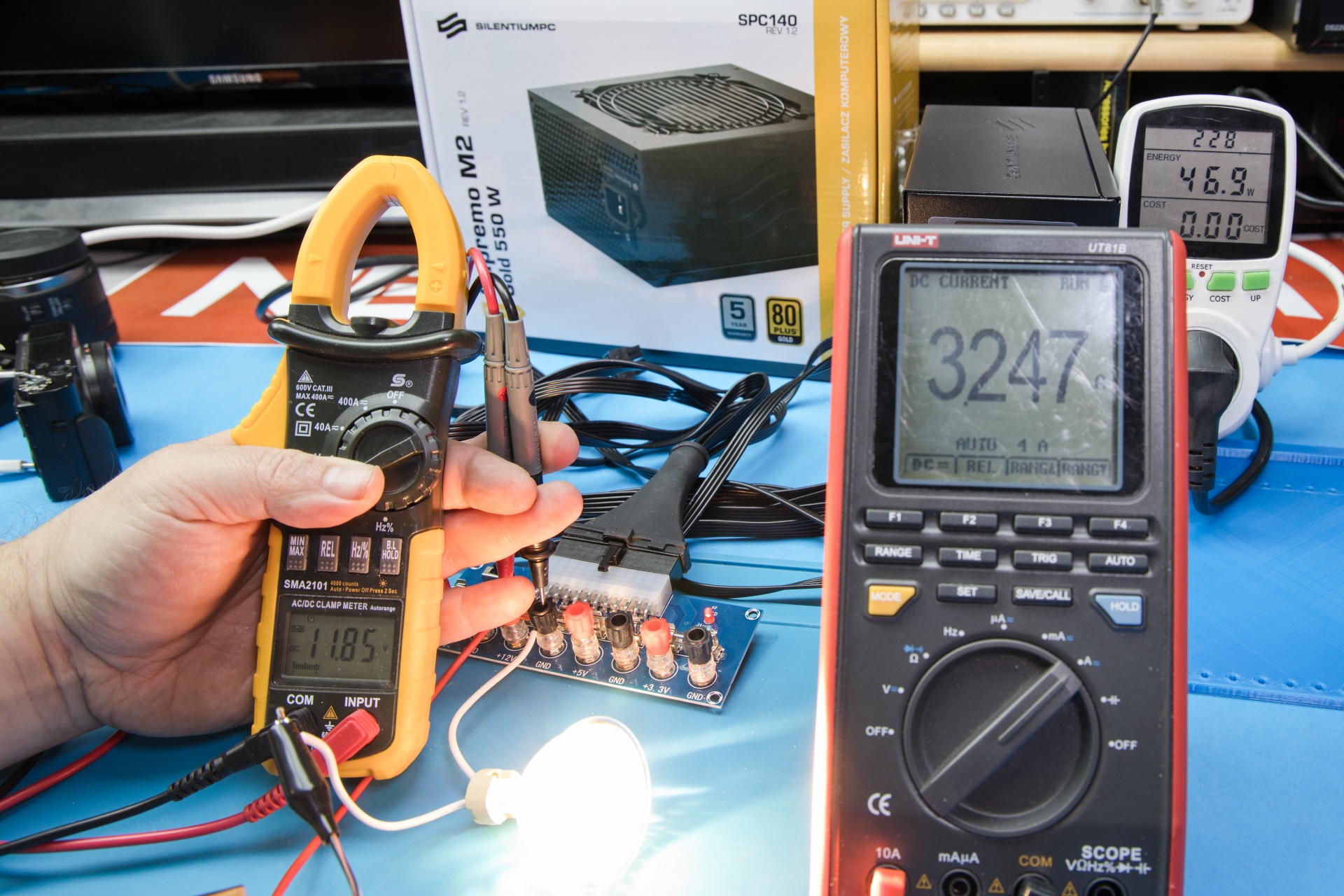

Meranie účinnosti

Reálny príkon ventilátora zodpovedal údaju na jeho štítku, čiže 3,4 W. Spolu s ventilátorom sa teda z 12 V vetvy odoberal príkon 41,9 W. Príkon odoberaný z elektrickej siete bol 83,5 W. Výsledná účinnosť bola 94,1 %. Výrobca deklaruje pri 20 % výkonovej záťaži účinnosť 90 %, takže požiadavku špecifikácie 80 Plus Gold zdroj s rezervou spĺňa. Ak by sme nepočítali príkon ventilátora a považovali ho za internú záležitosť zdroja tak účinnosť pri 20 % záťaži by bola 90,6 %, čiže aj pri takejto metodike merania a výpočtu zdroj SILENTIUMPC Supremo M2 550W požiadavku špecifikácie 80 Plus Gold spĺňa.

Tabuľka špecifikácií 80 Plus

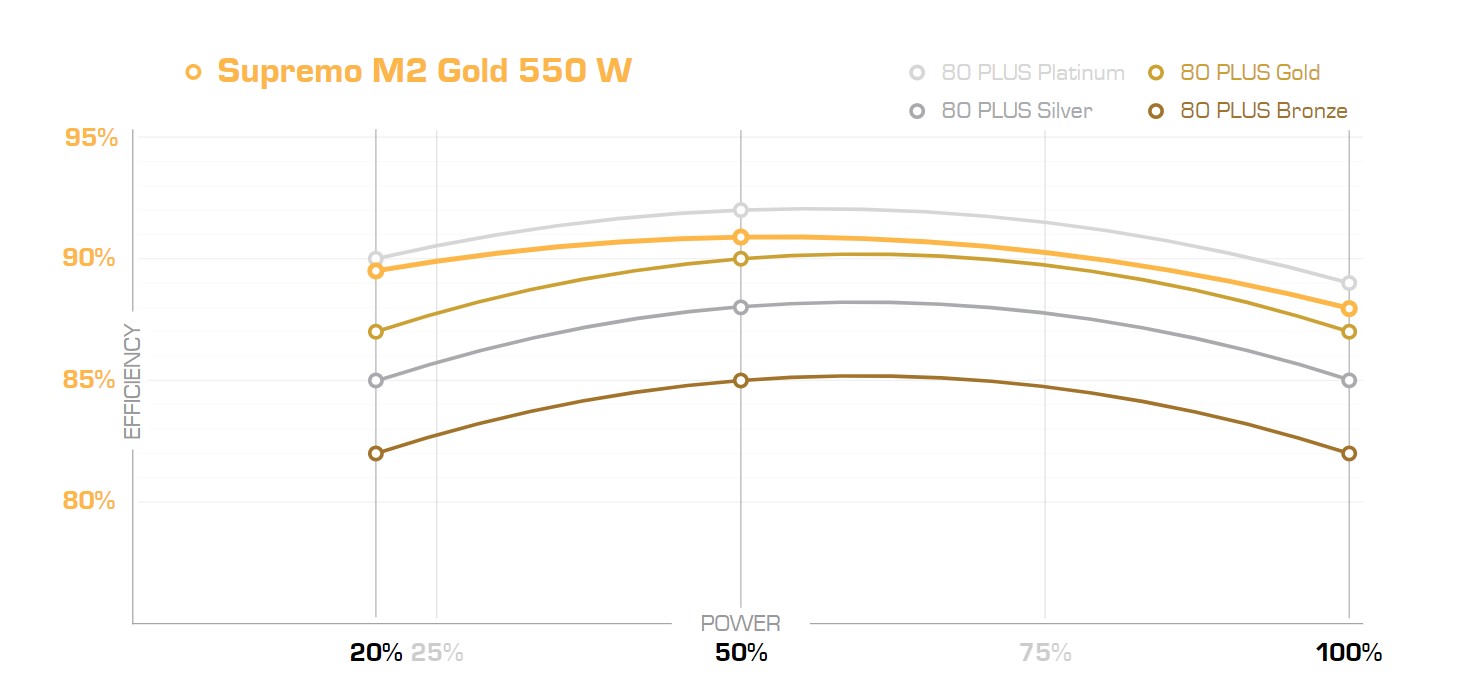

Graf účinnosti udávaný výrobcom

Otestoval som aj účinnosť pri záťaži 50%, na elektronickej záťaži som nastavil príkon 225 W. Nameral som účinnosť 93,2 s tým, že som príkon ventilátora nebral do úvahy.  Špecifikácia 80 Plus Gold pre 50 % záťaž predpisuje účinnosť 92 %. Pri nízkej a strednej záťaži sa ventilátor otáča rýchlosťou 750 ot./min.

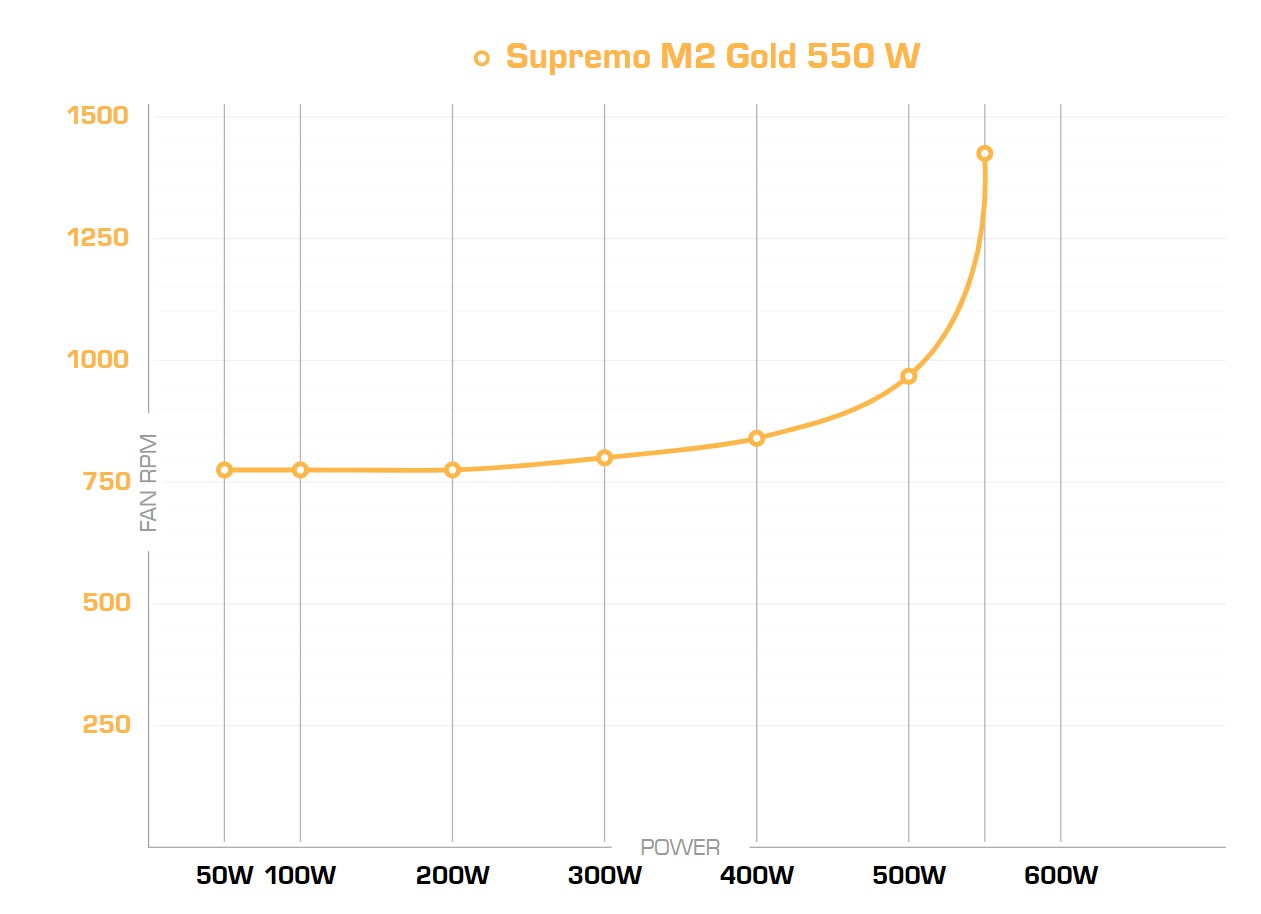

Otáčky sa začínajú zvyšovať po prekročení príkonu 300 W.
