Univerzálne 3D zariadenie TruDi od slovenskej firmy

0

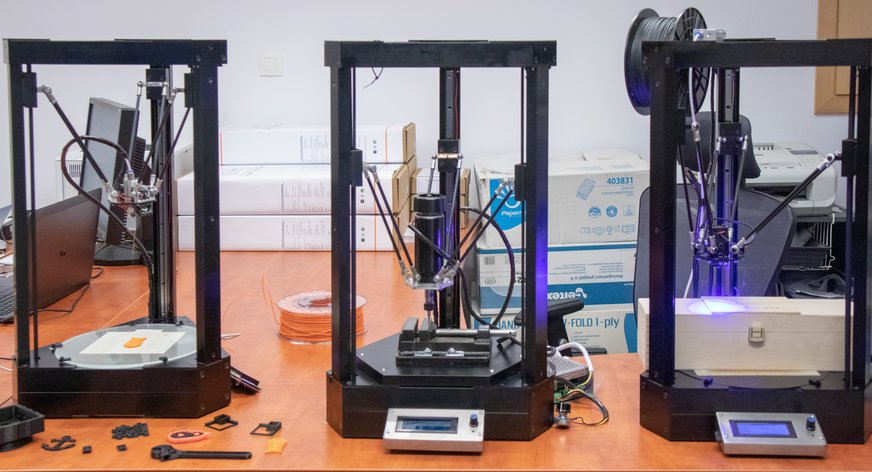

Univerzálne zariadenie TruDi umožňuje 3D tlač dvoma farbami, laserové 2D gravírovanie a rezanie. Konštrukcia tlačiarne je tvorená celokovovými prvkami na vysokú presnosť a dlhú životnosť. Produkt sa v súčasnosti dodáva ako stavebnica.

3D tlač umožňuje jednoduchú výrobu zložitých tvarov, z ktorých mnohé nemožno vyrobiť iným výrobným spôsobom. Pochopenie výhod 3D tlače umožňuje návrhárom robiť lepšie rozhodnutia pri výbere výrobného procesu a umožňuje im poskytnúť optimálny produkt. Jedna z hlavných výhod 3D tlače v porovnaní s tradičnými spôsobmi výroby je rýchlosť, pri ktorej sa môžu vyrábať diely. Komplexné návrhy možno odovzdať z modelu CAD a vytlačiť za niekoľko hodín. Výhodné je rýchle overenie a vývoj návrhových nápadov. Schopnosť vyrobiť diel v jednom kroku značne znižuje závislosť od rôznych výrobných procesov, ako sú obrábanie, zváranie, lakovanie, a poskytuje väčšiu kontrolu nad konečným výrobkom.

Vznik zariadenia TruDi priamo nadväzuje na zefektívnenie práce a úsporu nákladov spojených so strojárskou prvovýrobou, kde sa vyžaduje vysoká presnosť, ktorú treba udržať počas vývoja konkrétnej súčiastky. Tento počiatočný proces často vyžaduje vyrobiť náročnou technológiou a materiálom testovaciu súčiastku. Zámerom bolo vytvoriť nástroj umožňujúci vytvárať prototypy na následné testovanie správnosti konštrukcie v prostredí vývoja a výroby. Zariadenie TruDi bolo potom využité na strojársku prvovýrobu, výrobu dielov, kde výroba CNC bola časovo náročná. Vzhľadom na myšlienkovú rozmanitosť, ktorú táto technológia ponúka, bol vytvorený koncept stavebnice, ktorý do budúcnosti poskytuje jednoduchú možnosť rozšírenia aj v domácich podmienkach. Konštrukcia umožňuje praktické rozšírenie 3D tlače na laserové 2D gravírovanie a rezanie a CNC. Rozmery tlače a tlačiarne sa dajú upraviť podľa požiadavky (šírka do 500 mm, výška do 1100 mm).

Laserový modul

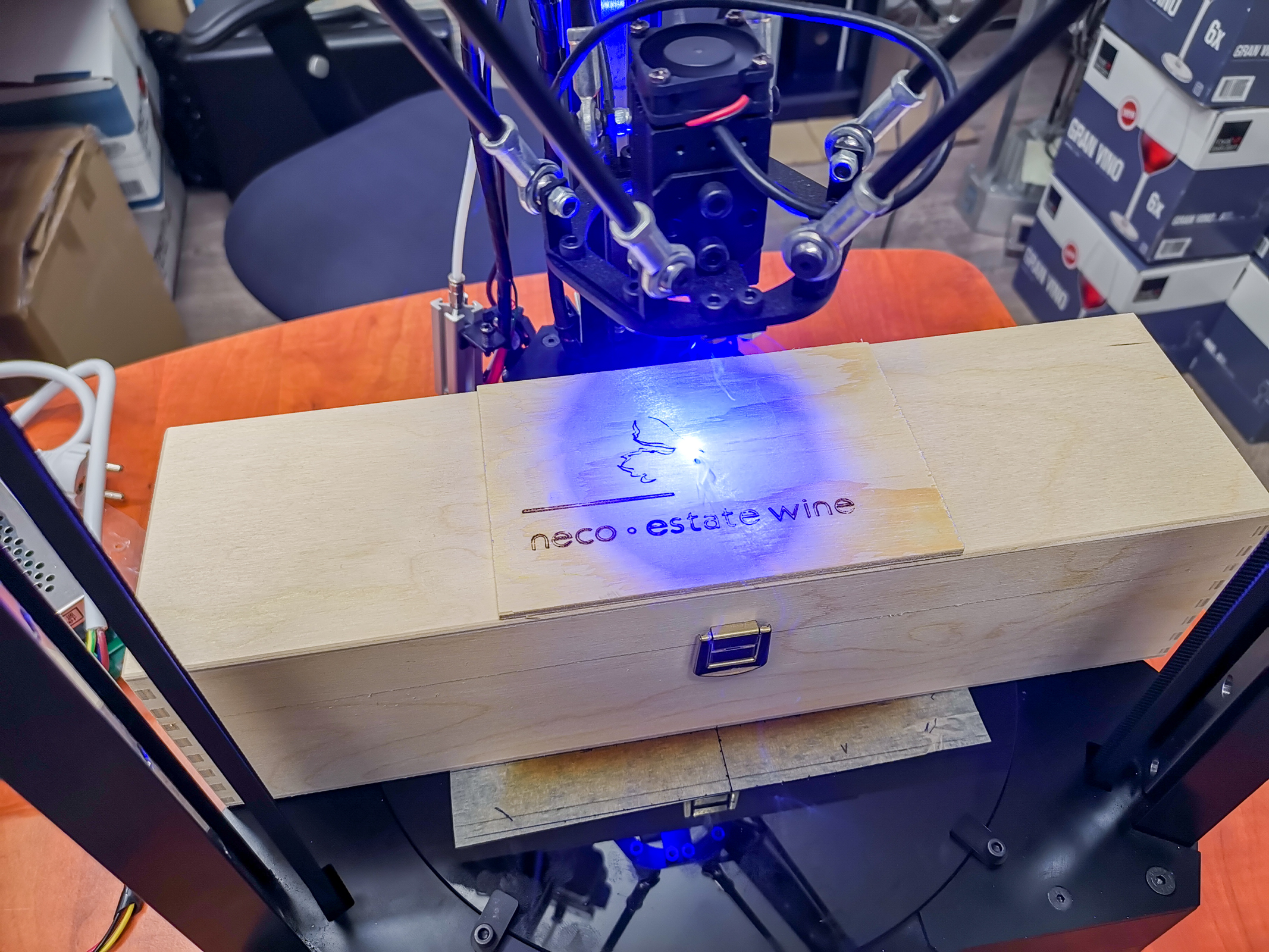

Laserový modul TruDi Laser Engraver je vyvinutý na open source platforme. Rozširuje možnosti zariadenia TruDi  o laserové rezanie a gravírovanie. Modul využíva polovodičový  laser s vysokým výkonom 1,6 W, pracujúci na vlnovej dĺžke 445 nm. Má nastaviteľnú ohniskovú vzdialenosť. Prevádzkové napätie je DC 12 V ± 30 %/600 mA, pracovný život 6000 pracovných hodín,  XY – presnosť ­gravírovania je 0,1 mm a maximálna pracovná rýchlosť 200 mm/s. Laserom sa dá rezať papier, tmavý plast, prípadne tmavo sfarbená tkanina do 1 mm a drevená dyha do 0,6 mm.

CNC

CNC router je určený na veľkoplošné gravírovanie, ako je priemyselná alebo hobby prototypová výroba, modelovanie, výroba PCB, reklamný dizajn, na výučbu, umelecké diela, remeslá, modely lietadiel, diely RC modelov atď. Používa sa hlavne na trojrozmerné vyrezávanie, vŕtanie, frézovanie a gravírovanie PVC, akrylu, plexiskla, technických plastov, dreva a mäkkých kovov (pri nízkej rýchlosti posuvu hliníka, medi a iných kovových materiálov) a je vhodné aj na gravírovanie PCB. Výkon motora je 500 W, max. otáčky 12 000 RPM, presnosť 0,01 mm a maximálna pracovná rýchlosť 10 mm/s. Predpis na obrábanie je v súbore G-code.

Resumé

Zariadenie TruDi je nástroj schopný spracovať digitalizované dáta z počítača a zhmotniť ich do 3D. Tlačiareň TruDi s vhodným softvérom je vynikajúca na vzdelávanie a môže vzbudiť záujem veci podrobnejšie skúmať, zlepšovať alebo vytvárať úplne nové koncepty. Je ideálna pre školy, rôzne krúžky a na hobby využitie, ale aj na prototypy v prostredí vývoja a výroby.

Parametre:

• Mainboard  Arduino Mega 2560; displej: 20 × 4, technológia tlače: FDM (FFF); maximálne rozmery tlače (ø+H): 220 × 240 mm; vrstva 0,05 – 0,30/0,35 mm; presnosť: 0,01 mm, filament: 1,75 mm PLA (odporúčané), 1,75 mm ABS; pracovná teplota (PLA): 200 – 250 °C; priemer dýzy: 0,30 mm;  komunikácia: USB, SD card; firmvér: RAMAR; tlač: Repetier 1.92; slicer: SLICR, KISSLICR; podporovaný typ súborov: *.stl, G-code, rozmery: 420 × 420 × 640 mm, hmotnosť: 9 kg



Zobrazit Galériu

Ľuboslav Lacko
