Video: Výmena zdroja v hernom PC za výkonnejší, test účinnosti

0

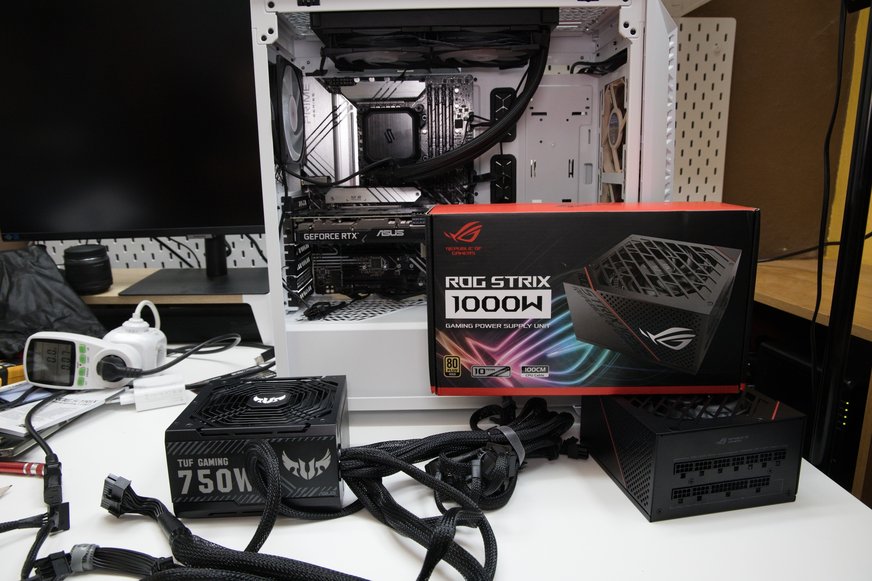

V rámci príprav na testovanie nových grafických kariet sme v testovacom počítači vymenili dosiaľ používaný zdroj s výkonom 750 W za výkonnejší, ktorý je schopný dodať až 1000 W. Takýto zdroj by mal stačiť aj pre najvýkonnejšiu grafickú kartu NVIDIA GeForce RTX 4080, kde výrobca v požiadavkách na zdroj počítača udáva minimálne 850 W. Je tam započítaný aj príkon priemerného procesora, RAM a ostatných komponentov, no ak by sme zároveň testovali aj výkonnejší procesor napríklad Intel Core 13 900, výkonová rezerva zdroja príde vhod. PC sme stavali na jar 2022, keď už bolo známe, že príde nová rada Grafík RTX4000, tak tam zatiaľ máme relatívne lacnú RTX3050. Pomerne rozšírený je názor, že výkonný zdroj má pri nižšej spotrebe menšiu účinnosť a teda vyššiu spotrebu. Preto sme porovnali účinnosť obidvoch zdrojov, pôvodného 750 W s certifikáciou 80 Plus Bronze a nového 1000 W s certifikáciou 80 Plus Gold. Postup merania aj výmeny zdroja je vo videu

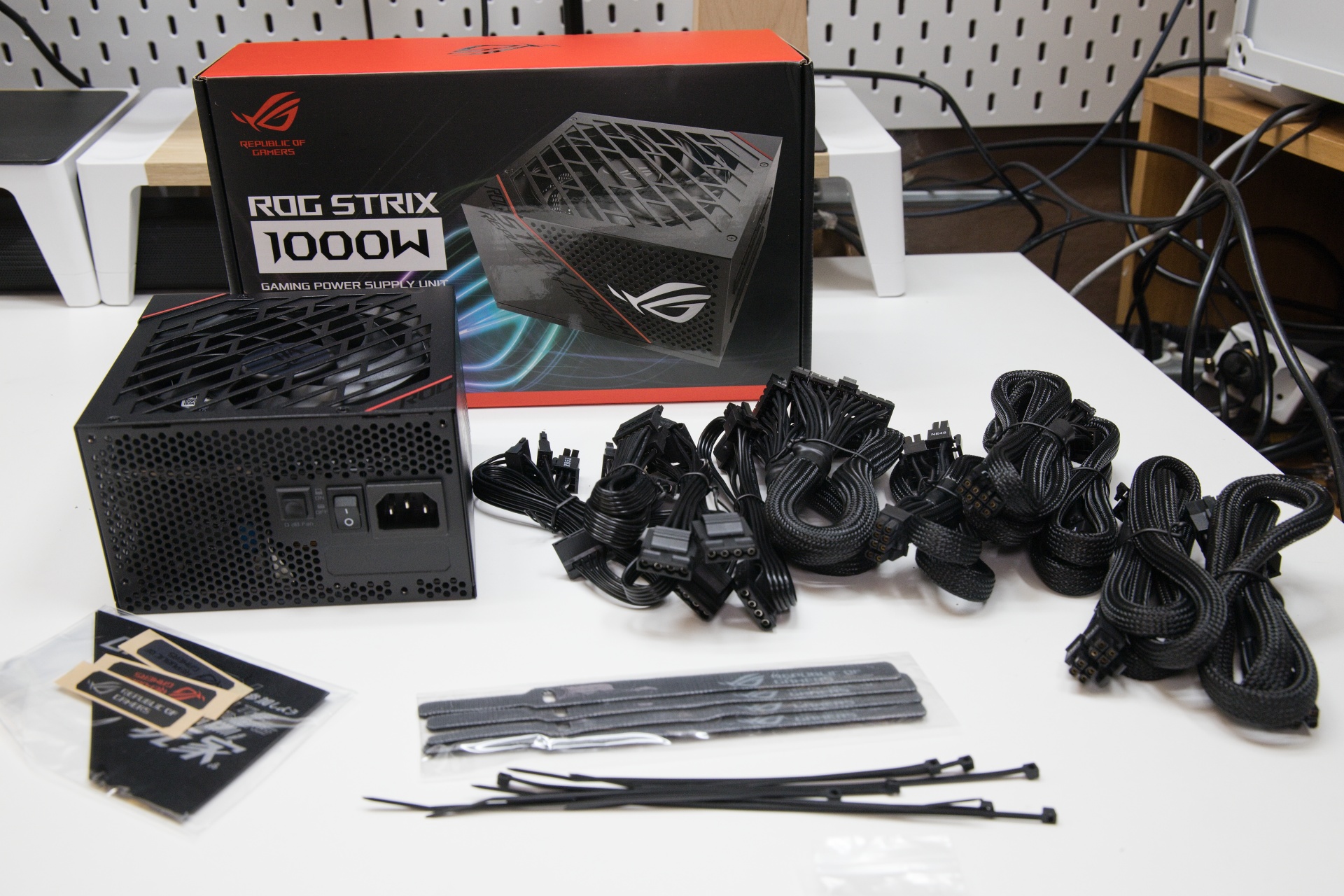

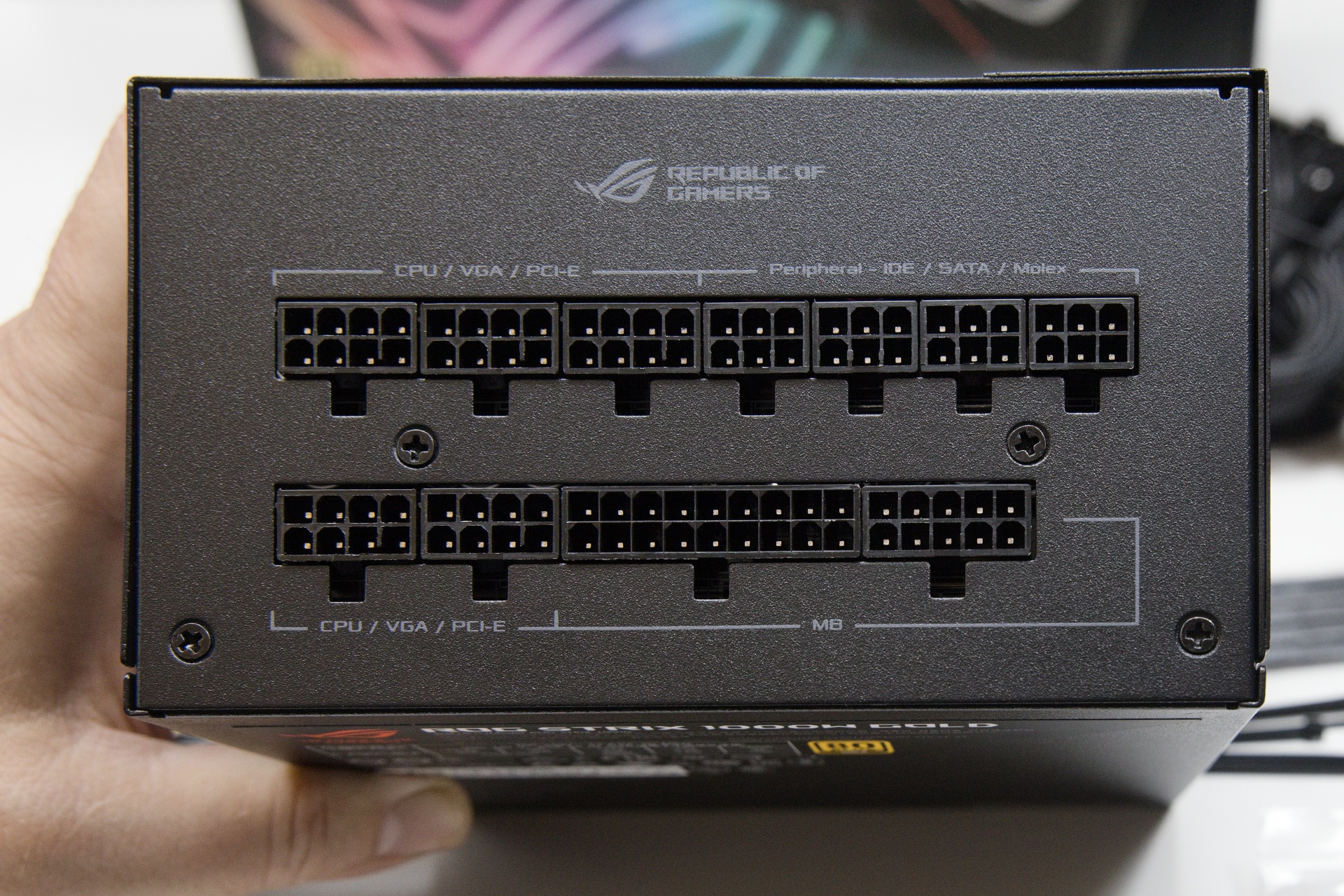

Pôvodný zdroj mal navyše pri vyššej záťaži veľký pokles napätia na 12 V linke. Pri 400 W kleslo napätie z 12 V na 9,8 V. Použili sme zdroj  1000W ASUS ROG Strix určený do herných počítačov. Zdroj je modulárny, takže všetky káble sa pripájajú cez konektory. Inak povedané môžeme pripojiť len tie káble, ktoré potrebujeme, čo sprehľadňuje usporiadanie káblov v skrinke.

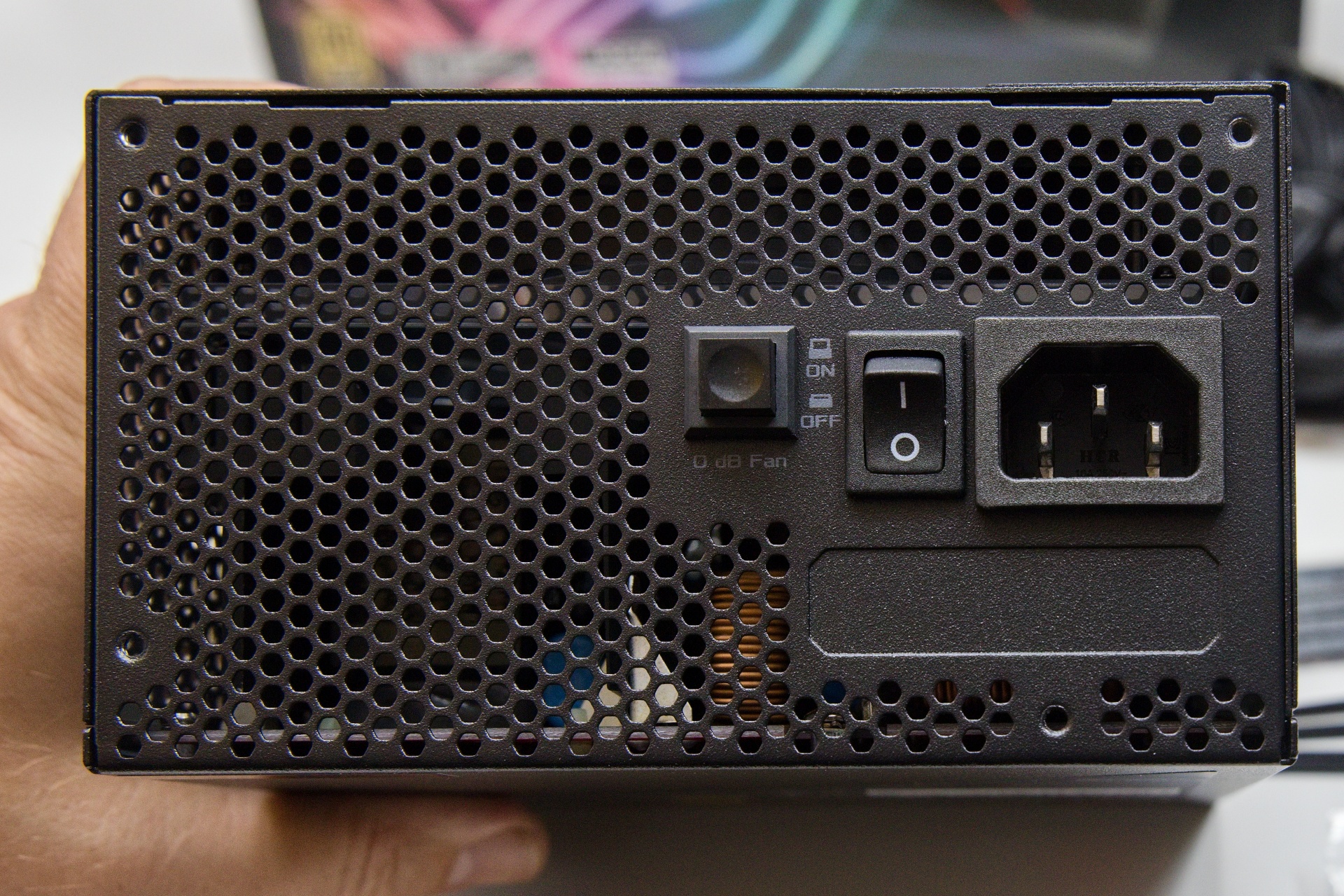

Zdroj umožňuje zapnúť tichý režim v ktorom sa ventilátory zapnú až keď sa výkonzvýši nad 40 %

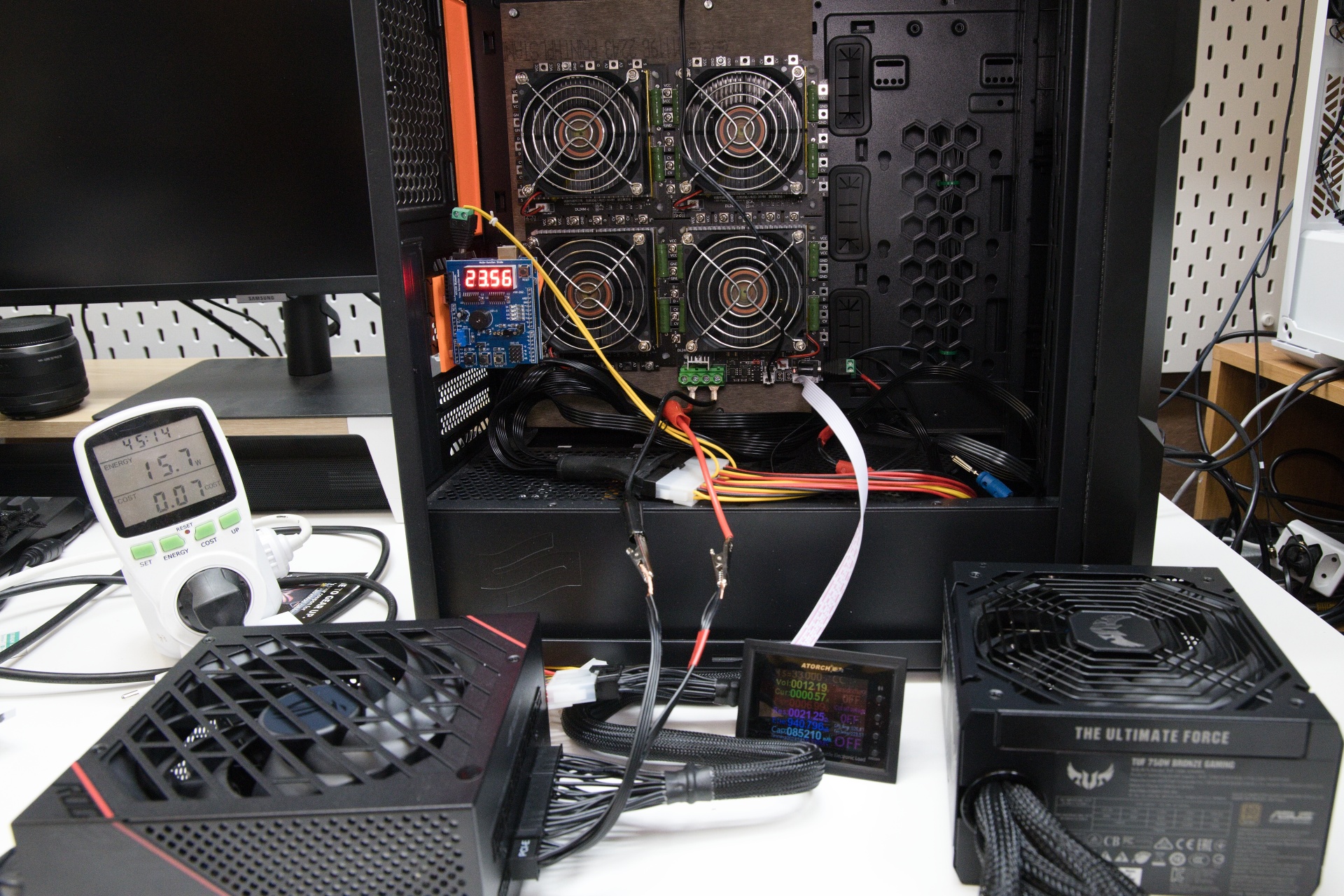

Na test účinnosti zdrojov sme použili elektronickú záťaž s maximálnym výkonom 600 W. Merali sme vkon dodávaný do záťaže a príkon zo siete. Zaujímala nás účinnosť pri nižšom príkone, takže sme testovali do 400 W. Nakoľko 1000 W zdroj bol kategórie Gold a 750 W zdroj kategórie Silver, do porovnania sme zaradil aj tretí zdroj 550 W kategórie 80 Plus Gold, ktorý by mal mať pri nižšom odbere vysokú účinnosť. Meranie ukázalo že s výnimkou odberu 50 W má 1000 W zdroj vyššiu účinnosť, než zdroje s menším výkonom.

Porovnanie účinnosti je v tabuľke

Záťaž
550 Plus Gold
750 W Silver
1000 W Plus Gold
50 W
74,07
82,92
81,7
100 W
81,97
86,28
88,18
150 W
86,21
84,46
91,46
200 W
84,39
80,65
91,74
300 W
86,46
85,47
90,91
400 W
83,68
79,05
90,5

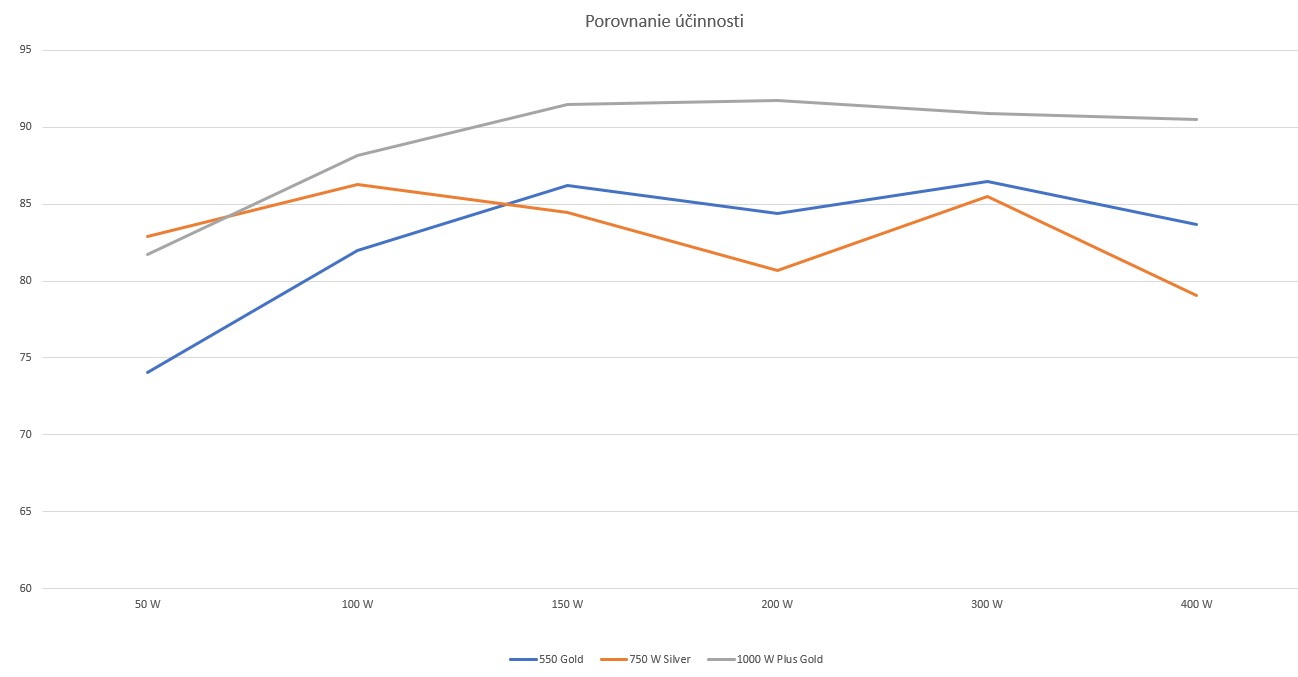

Názornejší bude graf

Pri meraní toho 750 wattového zdroja sme zistili že napätie 12 voltovej linke klesá až  na 8,8 V čo je podľa ATX špecifikácie neprípustné. Tolerancia pre všetky kladné napätia je +- 5 %, čiže pre 12 V je povolený rozsah od 11,4 V do 12,6 V.

Záťaž
750 W Silver
100 W Plus Gold
50 W
11,86
12,04
100 W
11,61
11,96
150 W
11,34
11,89
200 W
11,01
11,83
300 W
10,05
11,68
400 W
9,82
11,53

Pri montáži zdroja sme si mohli vybrať či ventilátor zdroja bude nasávať vzduch zhora, čiže zo skrinky a vyfukovať ho dozadu alebo na nasávať vzduch zdola. V prvom prípade by zdroj nasával teplý vzduch, zvnútra skrinky a vyfukoval ho von, na to však v skrinke máme ventilátory, takže sme ho namontovali tak, že nasáva studený vzduch zospodu.

Na základnej doske máme 4 a 8 pinové konektory na napájanie procesora, takže sme použili dva kábliky, aj keď tam momentálne máme procesor Intel Core 12700. Niekedy v budúcnosti však môžeme testovať napríklad Intel Core 13900, tak sme zapojili obidva konektory. Zdroj okrem procesora a grafickej karty napája cez SATA konektory ešte čerpadlo vodného chladenia procesora a elektroniku podsvietenia v skrini.
