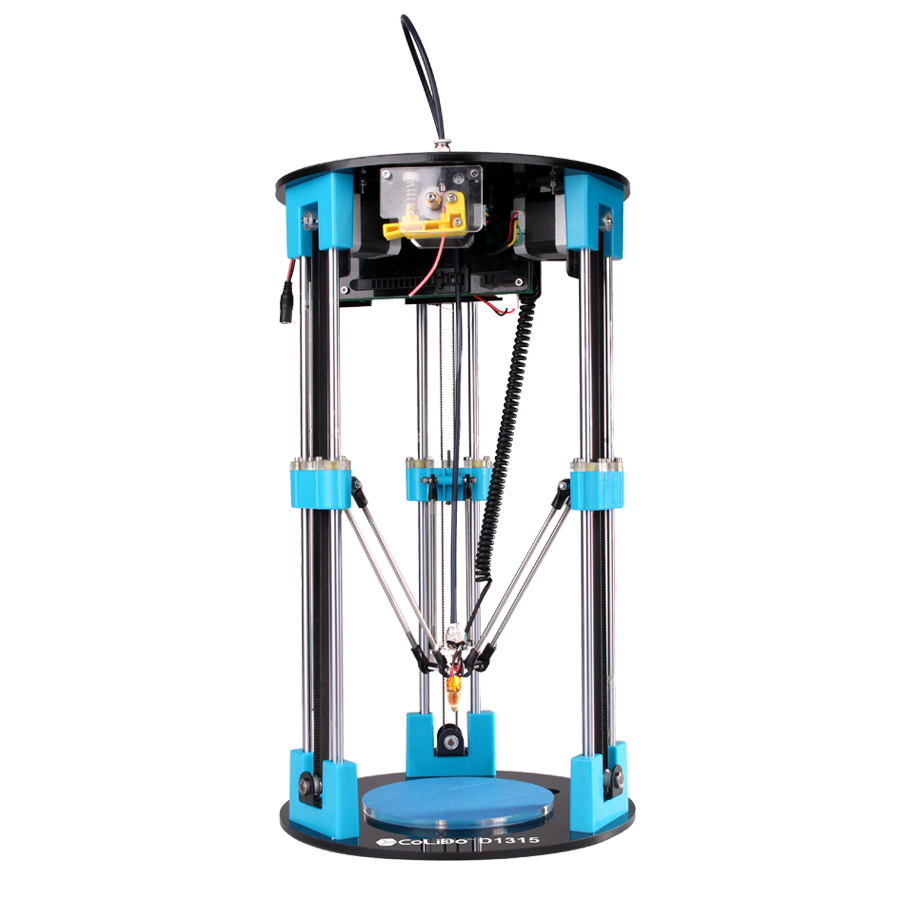

CoLiDo D1315: 3D tlačiareň aj pre začiatočníkov

0

Pojem dostupná má v súvislosti s recenzovanou tlačiarňou dva významy. Model CoLiDo D1315 je dostupný cenou aj jednoduchosťou používania, takže 15 minút po vybalení zo škatule sa bude môcť z 3D tlače tešiť aj úplný začiatočník.

Zostavenie a kontrola kalibrácie

Tlačiareň sa dodáva úplne zmontovaná, takže po vybalení stačí podľa obrázkového návodu založiť  bužírku, v ktorej sa bude pohybovať filament. Spodná platforma, na ktorej bude umiestnený výtlačok, je pokrytá akrylovou páskou a na podstavu tlačiarne sa upevňuje štvoricou magnetov. Súčasťou dodávky je aj kľúč USB so všetkým potrebným softvérom a ovládačmi. Najskôr treba tlačiareň kalibrovať, presnejšie skontrolovať kalibráciu. Kľúčový faktor podmieňujúci úspešnosť 3D tlače je nastavenie osi Z pre prvú vrstvu. Dýza musí byť v takej výške, aby prvú vrstvu na podložku vytláčala tak, že sa jej dotýka. Po spustení aplikácie na 3D tlač je potrebné nahrať z kľúča USB skript na kalibráciu a spustiť ho. Spodná plexisklová platforma musí byť vytiahnutá. Extrudér sa počas kalibrácie zastaví v troch bodoch. Zakaždým treba vsunúť pod jeho hrot plexisklovú platformu a skontrolovať vzdialenosť, ktorá by mala byť približne na hrúbku vizitky. Ak je to potrebné, poloha sa upraví skrutkami na kulisách. V našom prípade bola tlačiareň kalibrovaná presne, takže sme nemuseli nič nastavovať. Následne treba nahrať skript na zavedenie filamentu, filament založiť do podávača a skript spustiť.

Konštrukcia a presnosť

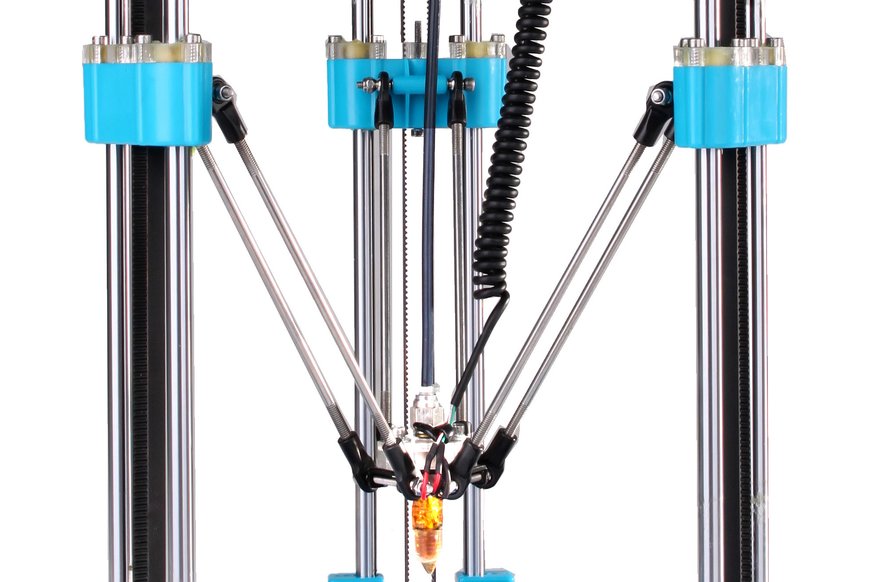

Tlačiareň využíva konštrukčný princíp delta, to znamená, že poloha extrudéra čiže dýzy, z ktorej sa vytláča roztopený filament, nie je daná pohybom v osiach X, Y a Z ako pri klasických rámových tlačiarňach. Extrudér je upevnený na kĺbovej konštrukcii, umiestnenej na troch vertikálnych vodiacich tyčiach, takže jeho výsledná poloha je daná pomerom troch vektorov, všetkých v osi Z, a správnou pozíciou vodiacich kulís vo všetkých troch osiach môže tlačová hlava zaujať ktorýkoľvek bod v dosiahnuteľnom priestore. Plocha, na ktorej je upevnená, zostáva pritom stále vo vodorovnej polohe. Každý z troch mechanizmov zabezpečujúcich pohyb v zvislom smere pozostáva z dvoch presne opracovaných kovových vodiacich tyčí, po ktorých sa pohybujú kulisy na axiálnych ložiskách. To umožnilo dosiahnuť presnosť 0,05 mm. Na porovnanie, presnosť bežných 3D tlačiarní je 0,1 mm. Presnosť sme overili vytlačením skrutky M10, na ktorú sme úplne bez problémov rukou naskrutkovali maticu kúpenú v železiarstve.

Praktické skúsenosti

Model CoLiDo D1315 nemá vyhrievanú podložku, takže tlačiť môžete len z materiálu PLA. Táto skratka znamená Polylactic Acid, známy aj ako kyselina polymliečna. Je to biologicky odbúrateľný ­materiál vyrobený z kukuričného škrobu, žiaľ, je pomerne krehký a svoje mechanické vlastnosti si zachová len do 60 °C. Výhodou oproti ABS je nízka tepelná rozťažnosť, takže nie je potrebná vyhrievaná podložka. ABS má lepšie mechanické vlastnosti, no aj vyššiu tepelnú rozťažnosť, preto rôzna teplota jednotlivých vrstiev spôsobuje krútenie, takže na tlačiarni bez vyhrievanej podložky sa nedá použiť. Odnímateľná podložka je výhodná na oddelenie výtlačku po ukončení tlače alebo pri výmene polepu akrylátovou páskou. Počas testovania sme vytlačili približne 20 výtlačkov a na páske sa neprejavili žiadne zmeny. Materiál pásky konštruktéri vybrali dobre, objekt sa počas tlače nešmýka a po vychladnutí sa dá ľahko odlepiť. Napriek jednoduchosti a okamžitej pripravenosti  po vybalení začiatočníkom odporúčame začínať s tlačou najjednoduchších súčiastok (g-kódy niektorých sú na pribalenom kľúči) a postupne získavať skúsenosti.

Ak sa chystáte tlačiť väčší objekt, musíte mať primeranú zásobu filamentu, pretože tlač musí prebiehať bez prerušenia. Odporúčame vyrobiť si nejaký držiak na cievku, z ktorej sa filament odvíja, aby nedošlo k jeho zamotaniu a zaseknutiu. Ak sa tlač z nejakého dôvodu preruší, na 99 % prídete o celý výtlačok. Preto odporúčam tlačiť z karty SD, ochráni vás to pred situáciou, že vytiahnete kábel z počítača, prípadne zle nastavený počítač prejde do režimu spánku. Pozor si dajte na jednu drobnosť. Keď sa začína tlačiť, všetky tri kulisy sa presunú do hornej polohy, kde sú zarážky s mikrospínačmi. Raz sa stalo, že bužírka s filamentom sa stočila tak, že sa dostala medzi doraz a mikrospínač. Tlačiareň by potom tlačila skreslene z dôvodu posunutia jednej osi. Preto sme tlač zastavili a spustili nanovo.

Parametre:

• Max rozmer výtlačku Φ 13 × 15 cm, presnosť 0,05 mm  rozmery: Φ 25 × 44,5 cm
• Cena: 323 EUR

Celkovo: 92 %

Zobrazit Galériu

Ľuboslav Lacko
