Inteligentná domácnosť od FIBARO: úvodné zoznámenie

Recenzie

16.9.2017

Na úvod treba spomenúť, že existujú dva typy riešení smart home. Integrované, na ktoré musíme myslieť už pri stavbe objektu a rátať s ním v inštalácii, a riešenia pomocou sofistikovaných doplnkov. Všetky komponenty integrovanej inteligentnej domácnosti treba už v počiatku zahrnúť do projektu. Tieto komponenty sa následne popripájajú do riadiaceho strediska – centrály, odkiaľ sú pomocou naprogramovaných algoritmov schopné inteligentne ovládať domácnosť podľa našich požiadaviek, prípadne na základe zmeny klimatických či svetelných podmienok, tepla a podobne. Táto verzia je, samozrejme, o niečo drahšia a náročnejšia na inštaláciu. Je na to potrebná odborná firma, ktorá nám navrhne riešenie, nainštaluje ho a nastaví.

V objekte, ktorý je skolaudovaný a obývaný, možno niektoré z riešení namontovať aj dodatočne, nie je pri tom potrebná zvlášť náročná inštalácia, väčšinou ju zvládneme intuitívne podľa potreby aj sami. Takýchto riešení je aktuálne na trhu viacero. Ponúkajú ich jednak distribútori energetických sietí a telekomunikační operátori ako doplnok svojich služieb, ale aj spoločnosti, ktoré sa systémami inteligentnej domácnosti zaoberajú a je to základ ich podnikania.

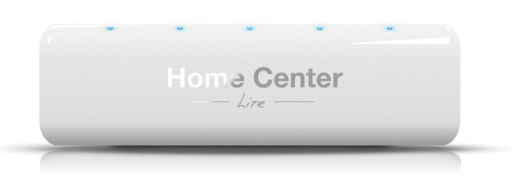

V dlhodobom teste sme využívali riešenie od značky Fibaro, ktorej distribúciu zabezpečuje spoločnosť SmarterHome. Bola to jedna z prvých, ak nie vôbec prvá spoločnosť, ktorá sa začala zaoberať inteligentnou domácnosťou v rámci Slovenska. Z ponuky Fibara sme vybrali tzv. štartovací balík FIBARO STARTER KIT FR-GEN5, ktorý obsahuje požiarny senzor, protizáplavový senzor, senzor dverí a okien, inteligentnú zásuvku, pohybový senzor a riadiacu jednotku Fibaro Home Center Lite Controller. Ako doplnkové produkty ku komplexnejšiemu riešeniu sme zvolili meteorologickú stanicu Popp, dve ďalšie inteligentné zásuvky, senzor kvality vzduchu MCO Home PM2.5, Aeon Labs domáci merač energie 1 svorka (100 A) a inteligentnú žiarovku aj s možnosťou zmeny farby.

Inteligentná zásuvka

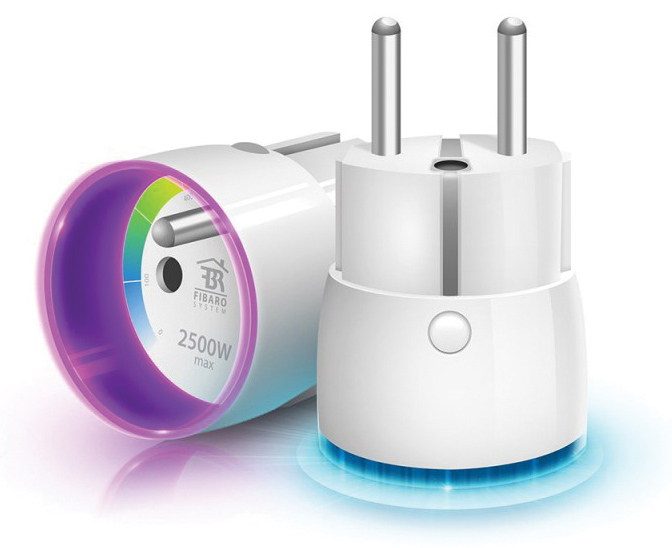

Ako prvé sme rozmiestnili inteligentné zásuvky TYP E FGWPE-102-ZW5. Zásuvka umožňuje pripojiť spotrebič do výkonu 2500 W. Nedá sa nespomenúť, že zásuvka Fibaro nemá len mimoriadne kompaktný dizajn, ktorý ju robil naozaj atraktívnou, ale je to zároveň najmenšie zariadenie tohto typu vôbec. Dokáže merať spotrebu energie a jej inštalácia plug & play je veľmi jednoduchá. Trikrát zatlačíte tlačidlo na zásuvke – zásuvka sa rozbliká, a keď ju aplikácia v mobile rozozná, potvrdíte voľbu Pridať v aplikácii a v možnosti Pomenovať zariadenie si nastavíte, kde sa zásuvka nachádza alebo čo ňou plánujete ovládať. V našom prípade to bolo označenie KUCHYŇA.

Zásuvka disponuje efektným LED podsvietením, ktoré mení farbu v závislosti od jej vyťaženosti. Na základe toho dokáže každý posúdiť, že pokiaľ svieti napríklad na červeno, je tam vysoký odber, a ak slabo na modro, znamená to minimálny odber v danom momente.

Rozmery tejto zásuvky umožňujú použiť ich dve vedľa seba v klasickej dvojzásuvke, samozrejme, súčet výkonov spotrebičov nesmie prevýšiť prúd ističa, na ktorý je dvojzásuvka pripojená. Zásuvka má už zabudovanú aj tzv. detskú ochranu.

Parametre:

• Technológia: Z-Wave Plus (868,42 MHz), maximálna záťaž: 2500 W, napätie: 230 V, 50 Hz, LED kruh: 16 miliónov farieb indikujúcich el. spotrebu, monitorovanie spotreby: aktuálna spotreba (W) a kumulovaná spotreba (kWh), tester dosahu: indikuje silu, pokrytie a smerovanie v ľubovoľnom bode siete Z-Wave, upozornenie na preťaženie: indikácia spotreby vyššej, ako je prednastavená úroveň, tlačidlo: Pridanie (Inclusion) a Odobranie (Exclusion) zo siete Z-Wave, rozmery (priemer × dĺžka): 43 × 65 mm

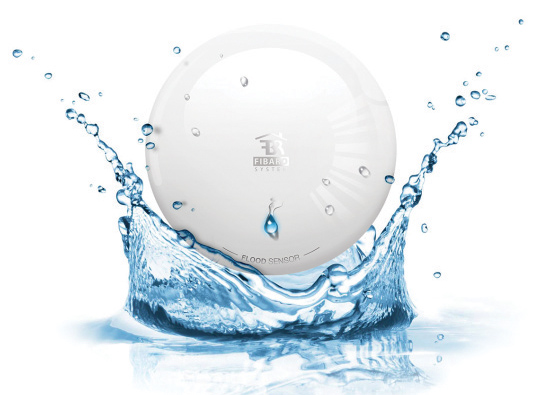

Protizáplavový senzor

Ako ďalší komponent sme umiestnili v byte protizáplavový senzor, ktorý bol už súčasťou balenia STARTER KIT-u FIBARO FLOOD SENSOR GEN5 FGFS-101-ZW5. Uložili sme ho na zem do kúpeľne medzi práčku a sušičku bielizne v blízkosti vane. Takto sme zabezpečili čo najširšie využitie senzora na potrebné monitorovanie zaplavenia podlahy vodou – či už z pretekajúcej vane, alebo vytekajúcej práčky či sušičky bielizne. Fungovanie senzora je úplne jednoduché a pracuje na princípe spojenia troch veľmi maličkých citlivých teleskopických senzorov, pokrytých 24-karátovým zlatom.

V prípade, že dôjde k nehode, hoci len k minimálnemu zaplaveniu podlahy, voda prepojí snímače a senzor začne vydávať silný prenikavý zvuk a takisto začne blikať LED indikátor. Senzor okamžite zašle informáciu na centrálnu jednotku a tá ju odošle do aplikácie na váš smartfón, ktorý vás upozorní na túto skutočnosť zobrazením výstrahy na displeji. Tento senzor má aj schopnosť monitorovania teploty v miestnosti, takže môže slúžiť napríklad aj ako protipožiarny senzor, ktorý vás dokáže upozorniť na zvýšenú teplotu v miestnosti z dôvodu požiaru a rovnako túto informáciu okamžite zasiela ako výstrahu do riadiacej jednotky. Funkciu možno využiť aj na monitorovanie teploty podlahy pri podlahovom kúrení. Senzor je napájaný malým a ľahko vymeniteľným akumulátorom. Je vodotesný a nemožno ho potopiť. Dokáže pracovať pri správnej batérii v teplote od -10 °C do +95 °C.

Parametre:

• Technológia: Z-Wave Plus (868,42 MHz), napájanie: batéria CR123A, externé napájanie: 12 – 24 VDC, výstupné napätie na svorkách: max. 40 V (AC alebo DC), výstupný prúd na svorkách: max. 25 mA, meranie teploty: od -20 °C do +100 °C, rozmery (priemer × výška): 72 × 28 mm, operačná teplota: 0 – 40 °C (od -20 °C do 70 °C v prípade externého napájania)

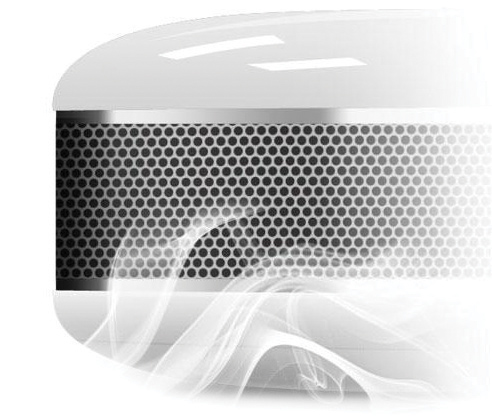

Senzor dymu a teploty

Súčasťou štartovacieho balíka je aj FIBARO SMOKE SENSOR FIBEFGSD-002-133, ktorý sme umiestnili do kuchyne v blízkosti zariadení, ktoré by mohli spôsobiť požiar, ako sú sporák, mikrovlnná rúra, chladnička. Senzor disponuje tepelným snímačom a dymovým snímačom, takže prípadný požiar dokáže detegovať dvoma spôsobmi. Tento teplotný senzor môže slúžiť aj ako monitorovanie teploty v miestnosti. Má takisto atraktívny dizajn, LED indikáciu a je napájaný vymeniteľným akumulátorom. V prípade detekcie požiaru vydáva akustický prenikavý zvuk a informáciu v podobe alarmu zasiela do centrály a tá následne na váš smartfón.

Parametre:

• Akustický a LED alarm, funkcia detekcie neoprávnenej manipulácie, bezdrôtová integrácia s poplašnými systémami, ovládanie a kontrola na diaľku cez internet mobilným telefónom, tabletom alebo PC, napájanie: batérie CR123A, bezdrôtový štandard Z-Wave, 868,42 MHz, merací teplotný rozsah: -20 °C až +100 °C, presnosť merania: 0,5 °C, rozmery: 65 × 28 mm

Pohybový senzor

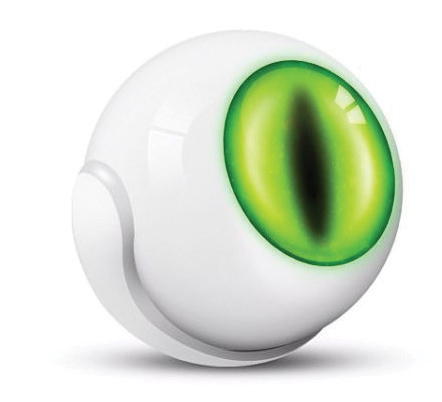

Senzor FIBARO MOTION SENSOR FIB_FGMS-001-ZW5-219 sme umiestnili do predsiene v blízkosti vstupných dverí a zároveň tak, aby mal „rozhľad“ na celú miestnosť. Je to malé zariadenie, ktoré tvarom pripomína oko a ukrýva až 4 senzory: pohybový senzor PIR, teplotný senzor, senzor detekcie intenzity svetla LUX a senzor vibrácií. Presvedčili sme sa už hneď po jeho nainštalovaní, že tieto senzory fungujú absolútne presne a spoľahlivo, sú citlivé a dobre reagujú na každú zmenu svetla, pohybu, zvuku aj teploty. Senzor sme zapojili do 3 rôznych scén, ktoré sme potrebovali, a začali používať.

Parametre:

• Bezdrôtová technológia Z-Wave, 868,42 MHz, 4 senzory v 1: pohybový senzor PIR, teplotný senzor, svetelný senzor LUX, senzor vibrácií, pohybový senzor PIR do 7 metrov (odporúčaná inštalácia do výšky 2,4 metra), rozsah meranej teploty 0 °C až +40 °C, svetelný senzor 0 až 32000 LUX, detektor neoprávnenej manipulácie, vnútorné použitie, napájanie: 1× 3,6 V batéria CR123A v balení, rozmery: 44 mm (v priemere)

Monitorovanie okien a dverí

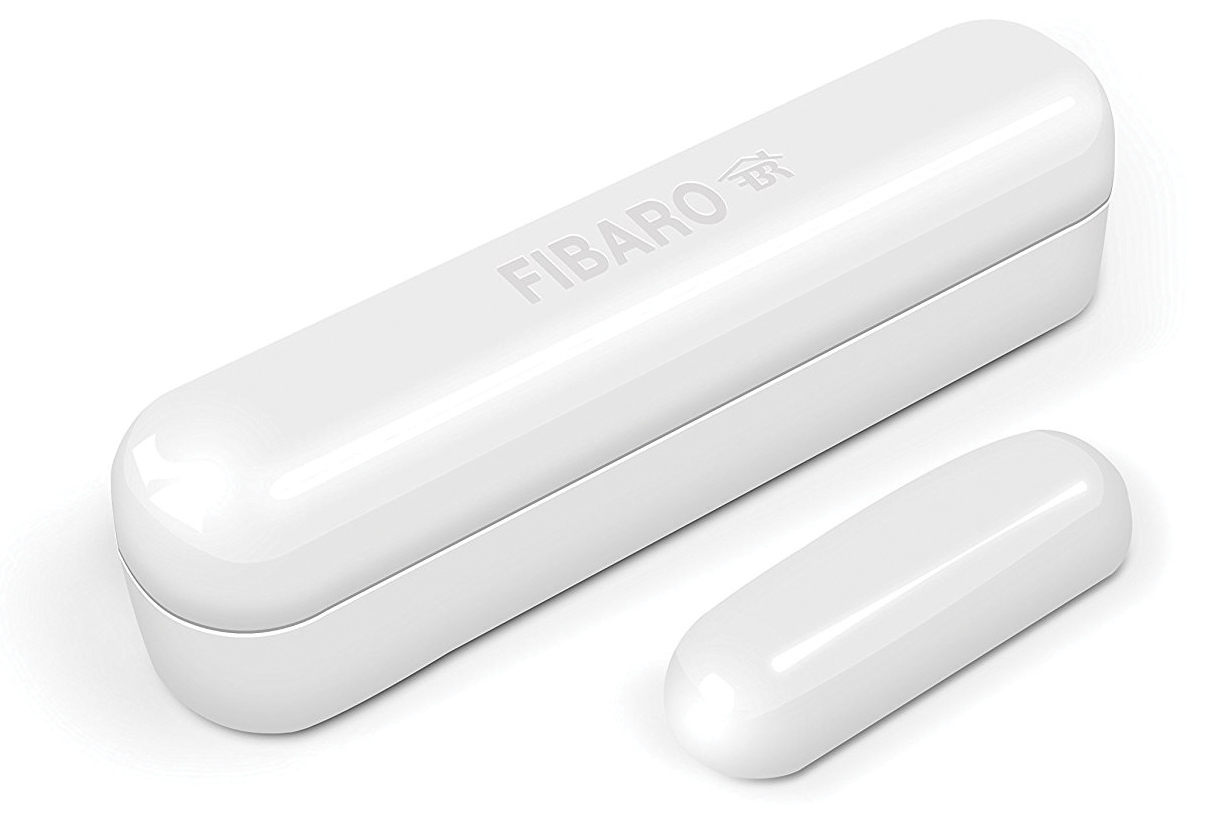

Ďalšie užitočné zariadenie je FIBARO DOOR / WINDOW SENSOR WHITE FGK-101-ZW5, čo je pozdĺžny senzor, ktorý kontroluje, či sú dvere alebo okná zatvorené. Je vhodný na všetky typy dverí i okien, ako aj na garážové dvere či brány. Jeho vedľajšia, ale o nič menej podstatná funkcia je aj meranie teploty. Senzor pozostáva z dvoch komponentov, pričom jeden z nich sa pripevní na dvere a druhý na zárubňu. Viacero farebných vyhotovení tohto senzora zabezpečuje to, že je prakticky „neviditeľný“ na danom povrchu, čím je umožnené jeho využitie bez toho, aby svojou prítomnosťou narúšal estetiku prostredia. Inštalácia je veľmi jednoduchá, zariadenie je napájané batériou, pričom nás automaticky informuje v prípade, že batériu treba vymeniť. Ak dôjde k otvoreniu dverí, okna či brány, rovnako ako pri ostatných senzoroch o tom budeme informovaní prostredníctvom aplikácie.

Parametre:

• Rádivý protokol: Z-Wave Plus, rádiová frekvencia: Z-Wave vysielač, senzory – stav dverí/okna, teplotný a binárny vstup, teplotné meranie vyžaduje senzor DS18B20, batériovo napájané (1/2 AA) s upozornením o nízkom stave batérie, rozmery (v × š × h): 76 × 17 × 19 mm, operačný dosah – do 40 m vnútri, do 50 m vonku

Zo základného štartovacieho balíka sme využili všetky komponenty, nainštalovali sme ich za pomerne krátky čas – trvalo nám to len asi 30 minút. Zariadenia sme rozmiestnili do miestností, pomenovali v aplikácii, aby sme vedeli, ktorý sa kde nachádza a na čo sa využíva. Toto nám pomôže nastaviť jednotlivé scény tak, aby nám skutočne aj slúžili a uľahčovali každodenný život čo najviac. Ďalšie doplnkové zariadenia predstavíme v ďalšom vydaní PC REVUE.
