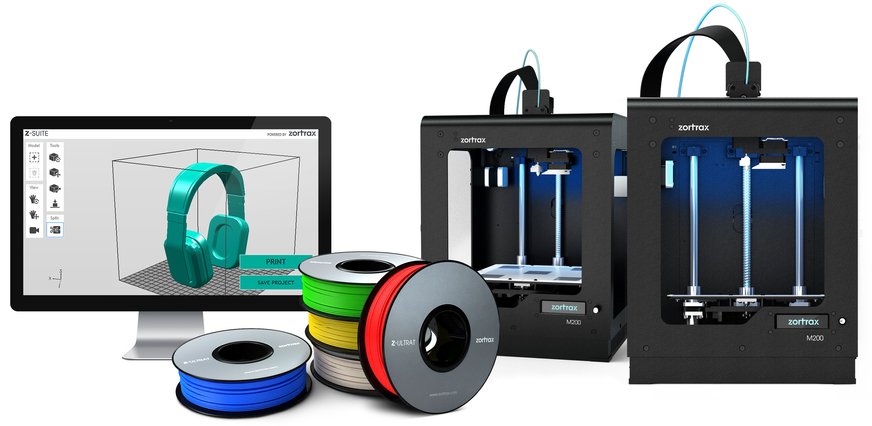

Zortrax M200

Táto 3D tlačiareň navrhnutá v Poľsku a smerovaná do firemného prostredia vznikla v roku 2013 ako projekt na Kickstarteri. Vďaka parametrom a jednoduchej konfigurácii si rýchlo získala obľubu v mnohých krajinách. Nevyžaduje komplikovanú kalibráciu, stačí ju pripojiť do elektrickej siete, zapnúť a môžete začať tlačiť.

Konštrukcia

Tlačiareň je konštruovaná ako kompaktný robustný celok z hliníka s pevnou zadnou stenou. Maximálny rozmer objektu, ktorý možno vytlačiť, je 200 × 200 × 185 mm. Predná aj bočné steny sa dajú uzatvoriť pomocou plexisklových krytov. Odporúčame tieto kryty používať nielen v záujme bezpečnosti, ale aj na zabránenie prípadnej deformácii výtlačku pri jeho nepravidelnom ochladzovaní. Teplom generovaným tlačovou hlavou a vyhrievanou plošinou vznikne v uzatvorenom priestore akási forma vyhrievanej komory.

Možno vám napadlo, prečo výrobca konštrukčne priamo nevyriešil uzavretý tlačový priestor s vyhrievaním. Toto je patentované firmou Stratasys a patent sa čiastočne obchádza vyhrievanými plošinami, ktoré zabraňujú efektu postupného krútenia súčiastok pri tlači z materiálov s vyššou tepelnou rozťažnosťou. Extrudér sa pohybuje v osiach X a Y. Na dosiahnutie vysokej presnosti pohybu sa použil systém duálneho vedenia pomocou zdvojených vodiacich tyčí a ozubených remeňov.

Pohyb v osi Z je realizovaný spúšťaním vyhrievanej plošiny. Vrchnú časť plošiny tvorí špeciálne perforovaná podložka, ktorá zabraňuje odtrhávaniu a deformácii materiálov na báze ABS. Vďaka ohrevu plošiny na teplotu od 20 °C do 110 °C možno vytlačiť modely s maximálnymi rozmermi danými veľkosťou plošiny. Podporný materiál tlačený systémom SES (Single Extruder Support) dovoľuje tlačiť aj zložité a komplexné modely bez použitia druhej tlačovej hlavy a dodatočného materiálu.

Z-Suite

Tlačiareň môže tlačiť objekty autonómne podľa údajov na karte SD alebo po pripojení k počítaču. K dispozícii bude aj pripojenie cez Wi-Fi. Vďaka prepracovanému a intuitívnemu používateľskému prostrediu Z-Suite je tlačiareň Zortrax M200 kompatibilná s akýmkoľvek OS alebo systémom CAD. Softvér podporuje najpoužívanejšie univerzálne formáty súborov (.stl, .obj alebo .dxf). Po nahratí modelu navrhnutého v externom programe do Z-Suite môžete na pár kliknutí vygenerovať výstupný z.code pre 3D tlačiareň. Aplikácia generuje štruktúru podporného materiálu s maximálnym ohľadom na stabilitu tlačeného modelu, pričom minimalizuje množstvo použitého filamentu.

Kľúčový úkon je nastavenie materiálového profilu. Ostatné parametre sa dajú konfigurovať formou automatických nastavení alebo definovať individuálne na základe skúseností používateľa. Pomocou jednoduchých úkonov máte možnosť modelom otáčať, zmenšovať či zväčšovať ho alebo určiť miesto na plošine, kde má byť model vytlačený. Z-Suite podporuje aj paralelné tlačenie viacerých menších objektov, napríklad na sériovú výrobu. Ak je objekt, ktorý potrebujete vytlačiť, väčší než komora tlačiarne, môžete ho virtuálne rozrezať na menšie časti priamo v Z-Suite, postupne vytlačiť a následne zlepiť, zoskrutkovať alebo spojiť inou vhodnou technológiou. Po vygenerovaní kódu z.code máte k dispozícii všetky informácie súvisiace s tlačou, napríklad čas tlače či množstvo a hmotnosť potrebného materiálu. V tomto štádiu môžete zadefinovať pauzu v určitej dĺžke na výmenu materiálu alebo manipuláciu s modelom.

Materiály

Tlačiareň umožňuje tlač z viacerých druhov materiálu v závislosti od požadovaných vlastností vytlačeného objektu.

Z-ABS - materiál s vysokou efektivitou tlače. Výsledný vytlačený model matnej farby má jemný, nepriehľadný a rovnomerný povrch a je pripravený na použitie bez ďalších komplikovaných úprav. Vyznačuje sa odolnosťou proti mechanickému opotrebeniu a je zdravotne neškodný. Z-ABS je ideálny materiál na tlač architektonických modelov, prototypov technických súčiastok, funkčných prototypov technických súčiastok a súčiastok určených do domácnosti či dielne.

Z-GLASS - termoplastický kopolymér s prímesou sklených vlákien, vyvinutý špeciálne pre tlačiarne Zortrax M200. Vyznačuje sa priehľadnosťou vytlačených predmetov, vysokou pevnosťou v ťahu a odolnosťou proti opotrebeniu a vysokým teplotám. Materiál je odolný aj proti kyselinám a zásaditým chemikáliám. Je len minimálne náchylný na deformáciu pri chladnutí, takže je to ideálny materiál na vytváranie veľkých modelov a prototypov, ktoré majú prepúšťať svetlo.

Z-HIPS - materiál s vysokou odolnosťou proti nárazom a s najnižšou tendenciou k deformáciám počas chladnutia, čo umožňuje tlačiť modely maximálnej veľkosti danej tlačovým objemom 3D tlačiarne. Tento materiál je takisto vhodný na ďalšie opracovanie lepením, tmelením, brúsením alebo pieskovaním. Preto je ideálny na tlač prototypov puzdier a krytov na rôzne zariadenia od elektroniky až po priemyselné stroje, kde sa nevyžaduje odolnosť proti UV žiareniu.

Z-ULTRAT - materiál je vytvorený vhodnou kombináciou PC a ABS. Má výborné mechanické vlastnosti, ako je tvrdosť a pevnosť, nízku mieru pružnosti a je odolný proti deformácii počas tuhnutia, čo umožňuje tlačiť súčiastky s veľkými rozmermi. Materiál je vhodný na tlač funkčných súčiastok, prípravkov pre výrobu a strojárskych komponentov. Svojimi vlastnosťami sa vyrovnáva vlastnostiam plastových materiálov používaných na technológiu vstrekovania.

Praktické skúsenosti

Keďže 3D tlač si vo všeobecnosti vyžaduje určité skúsenosti, boli sme veľmi zvedaví na pravdivosť prívlastku Plug and Print. Bežné cenovo dostupné tlačiarne, určené pre hobby sféru, musíte pomerne prácne nastaviť, hlavne čo sa týka výšky extrudéra nad vyhrievanou plošinou a vodorovnosti tejto plošiny. Podľa našich skúseností s týmto druhom tlačiarní sa vám prvé použiteľné objekty podarí vytlačiť spravidla po niekoľkých dňoch laborovania a nastavovania.

V prípade tlačiarne Zortrax M200, kde je všetko prednastavené na dosiahnutie čo najlepšej kvality výstupu, vám na vybalenie a prípravu tlačiarne stačí 15 minút. Príprava spočíva v umiestnení vyhrievanej platformy na magneticky justované úchyty a pripojenie troch káblov do vzájomne nezameniteľných konektorov. Ak sa vám vo fáze montáže nechtiac „podarí" pohnúť nastavovacími skrutkami vyhrievanej plošiny, nič sa nestane. Firmvér tlačiarne obsahuje aj režim automatizovanej kalibrácie. Vďaka automatickému meraniu vzdialeností medzi dýzou a piatimi kalibračnými zónami dokáže systém presne určiť, v akej polohe má byť daná kalibračná skrutka. Podľa údajov na displeji ľahko nastavíte jej správnu polohu. Tento proces trvá niekoľko minút, prvýkrát trochu dlhšie, kým získate cit, o koľko treba skrutku pootočiť.

Tlačiareň má mimoriadne tichý chod, takže môže byť umiestnená aj v konštruktérskej kancelárii či dizajnérskom ateliéri.

Po ukončení tlače treba odstrániť hotový objekt pomocou špachtle, ktorá je v príslušenstve. Vyberateľná plošina umožňuje urobiť tento úkon pohodlne mimo tlačiarne, napríklad na stole bez rizika posunutia kalibračných skrutiek alebo zbytočného mechanického namáhania vodiacej tyče osi Z.

Parametre:

• Technológia 3D tlače: LPD® - Layer Plastic Deposition
• Tlačový objem: 200 x 200 x 185 mm
• Rozlíšenie v osi Z: Štandardné 90-400 µm, pokročilé 25-50 µm
• Veľkosť najmenšieho tlačového bodu: 400+ µm
• Hrúbka stien: Minimálna 400 µm, optimálna 800+ µm
• Tlačové materiály: Z-Filaments®
• Priemer struny: 1,75 mm
• Priemer dýzy: 0,4 mm
• Rozlíšenie v osi X,Y: 1,5 µm
• Minimálny krok v osi Z: 1,25 µm
• Maximálna teplota tlačovej hlavy: 380 °C
• Maximálna teplota vyhrievanej podložky: 110 °C
• Zapožičal: ADATEX, s.r.o.
• Cena: 2089,77 EUR
